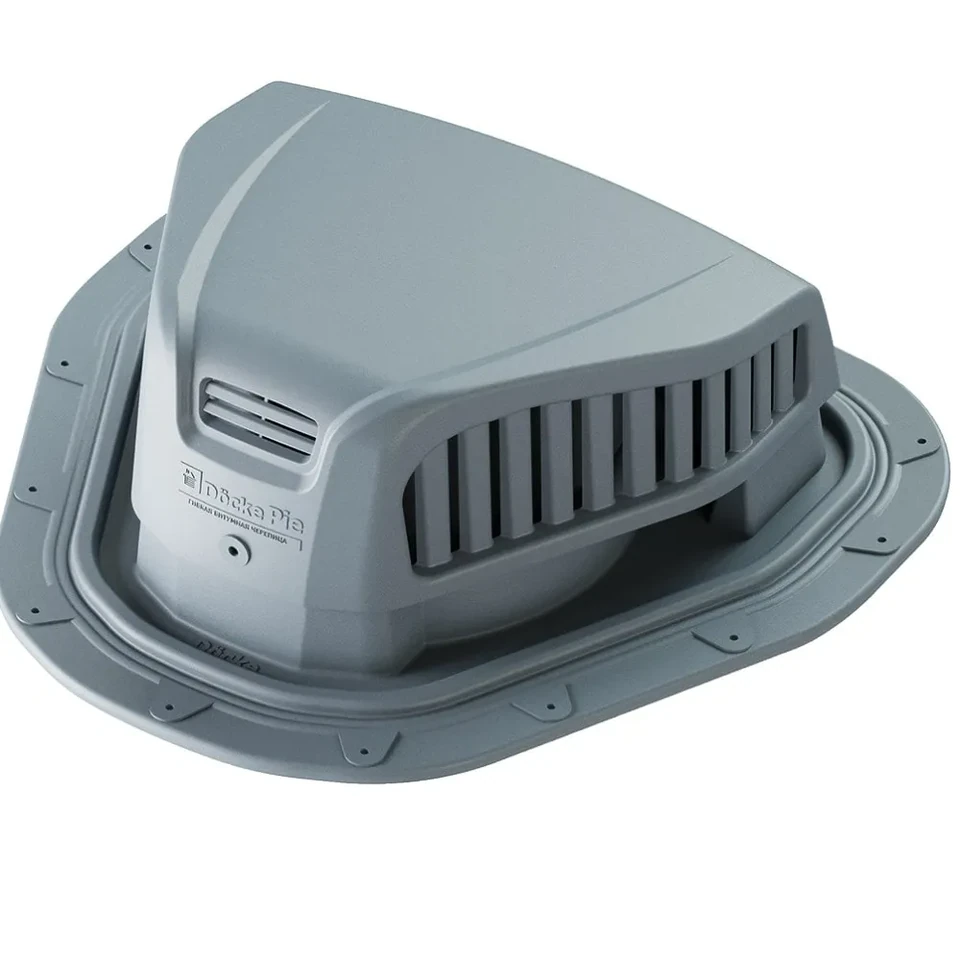

Серый Döcke PIE NEXT RR23 — точечный кровельный аэратор для вывода воздуха из пространства под уже смонтированной крышей. Производитель разрешает применять модель с гибкой битумной черепицей и фальцевым покрытием. Она помогает организовать вытяжную часть подкровельной вентиляции, когда вместо непрерывного выхода на коньке проектом предусмотрены отдельные точки. Точный артикул серого изделия — PRFN-1045.

Для чего нужен аэратор под кровлей

Это не выход бытовой вентиляции и не канализационная труба. PIE NEXT работает только с воздушным зазором кровельной конструкции: принимает воздух из вентилируемого канала и выпускает его наружу через защищённые отверстия корпуса. Поэтому к нему не подключают воздуховоды кухни, санузла или фановой системы. Такое разграничение важно при подборе комплектующих для крыши.

Подходит для уже уложенного покрытия

Особенность серии NEXT — установка на готовую кровлю. До заказа определяют, из какого материала выполнен скат и где проходит свободный подкровельный канал. Серый аэратор рассчитан на плоское основание гибкой черепицы либо фальцевой кровли. Для профнастила и металлочерепицы с выраженной волной подбирают специальные проходные решения, соответствующие профилю листа.

Условия нормального воздухообмена

Одна вытяжная точка не создаёт вентиляцию сама по себе. Снизу, в зоне карниза, должен поступать наружный воздух, а между притоком и аэратором нужен непрерывный канал. Перед монтажом проверяют, не перекрыт ли зазор утеплителем, обрешёткой или другими элементами. Если воздушному потоку мешает перегородка, сначала исправляют конструкцию кровельного пирога.

Как определить количество и расположение

Суммарная площадь вентиляционных отверстий одного изделия составляет 150 см². Это паспортная характеристика конкретного аэратора, но не готовая норма на квадратный метр крыши. Число и позиции точек зависят от площади и формы скатов, длины каналов, величины карнизного притока и внутренних препятствий. Схему лучше рассчитать до прорезания покрытия, чтобы отверстия действительно сообщались с нужным зазором.

Серый оттенок RR23

Цвет модификации обозначен производителем как серый RR23. Он подходит для спокойного сочетания с серой мягкой черепицей, фальцем и другими элементами кровельной вентиляции той же цветовой группы. Перед покупкой оттенок желательно сравнить с физическим образцом покрытия: фотография на экране может выглядеть светлее или темнее из-за освещения и настроек дисплея.

Размеры и эксплуатационные показатели

Длина аэратора равна 323 мм, ширина — 340 мм, высота — 118 мм; масса одной штуки — 0,529 кг. Изделие изготовлено из полипропилена. Для него заявлены рабочие температуры от −40 до +80 °C, сохранение ударопрочности при −20 °C и стойкость к ультрафиолетовому излучению. Минимально допустимый уклон ската — 12°.

Что входит в комплект

Покупатель получает основание, защитный колпак, шаблон для разметки, бутилкаучуковый шнур, четырнадцать кровельных саморезов 4,8×35 мм и один саморез 4,8×19 мм. Комплект позволяет выполнить узел по фирменной инструкции без самостоятельного подбора штатного крепежа и уплотнения. Основание размечают по шаблону, герметизируют шнуром и фиксируют предусмотренными саморезами.

Контроль монтажа и поставки

После установки проверяют равномерное прилегание фланца, затяжку креплений, фиксацию колпака и отсутствие перекоса. Изнутри контролируют связь прорези именно с вентиляционным каналом. В транспортной коробке производителя находится 9 аэраторов; масса брутто — 8,07 кг, размер — 324×340×990 мм. В карточке указана одна штука, поэтому требуемое количество и условия отпуска следует согласовать при заказе.
