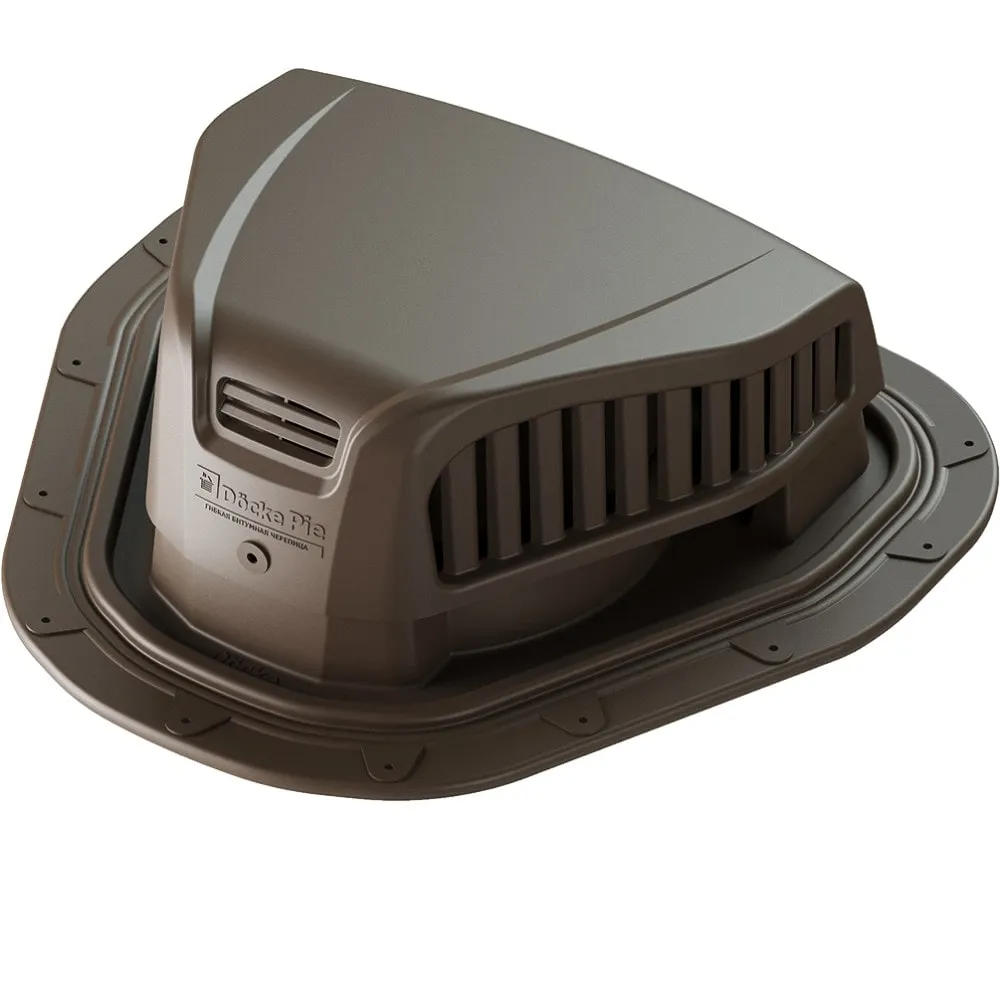

Döcke PIE NEXT светло-коричневый RAL 8017 — точечный аэратор для организации выхода воздуха из подкровельного пространства. Его монтируют на уже уложенную гибкую битумную черепицу или фальцевую кровлю. Модель относится именно к вытяжным элементам кровельной системы, а не к проходкам для бытовых воздуховодов. Заводской артикул этой цветовой версии — PRFN-1023.

Сначала система, затем отдельный элемент

Рабочее проветривание крыши состоит как минимум из карнизного притока, свободного воздушного пути и выхода в верхней части ската. PIE NEXT выполняет последнюю функцию. Если нижние отверстия отсутствуют либо вентиляционный зазор перекрыт, воздух не сможет пройти к аэратору. Поэтому перед покупкой оценивают весь маршрут потока, а не только место будущей врезки.

Для каких кровель рассчитана модель

Производитель указывает два совместимых покрытия: гибкую битумную черепицу и фальцевую кровлю. Монтаж допускается при уклоне не менее 12°. Основание NEXT не следует без проверки применять на профнастиле или металлочерепице: форма проходного узла должна соответствовать поверхности. Для профильной металлочерепицы «Монтеррей» в ассортименте Döcke предусмотрено отдельное решение.

Что проверить на объекте до заказа

Нужно определить материал и фактический угол каждого ската, расположение стропил, ширину вентиляционного канала, состояние карнизных продухов и возможные преграды. Также отмечают ендовы и другие сложные участки. Эти данные помогают выбрать места, где врезка действительно сообщится с подкровельным зазором и не попадёт на несущий элемент.

Расчёт точек вентиляции

Суммарная площадь отверстий одного аэратора равна 150 см². Характеристика описывает пропускное сечение изделия, но не устанавливает универсальное количество на площадь дома. В проекте учитывают размеры и форму крыши, длину пути от карниза, объём притока и разделение пространства конструкциями. Если скаты изолированы друг от друга, решение принимают для каждого канала отдельно.

Светло-коричневый оттенок RAL 8017

Маркировка RAL 8017 помогает идентифицировать эту модификацию среди коричневых аэраторов PIE NEXT. Светло-коричневое наименование производителя не нужно путать с тёмно-коричневым RR32: это разные товарные позиции и артикулы. Для аккуратного сочетания с черепицей, фальцем и остальными выходами оттенок сравнивают с материальным образцом, а не только с фотографией.

Паспортные размеры и материал

Корпус изготовлен из полипропилена. Длина составляет 323 мм, ширина — 340 мм, высота — 118 мм, вес — 0,529 кг. Заявленный диапазон эксплуатации находится между −40 и +80 °C. В характеристиках также отмечены стойкость к ультрафиолетовому излучению и сохранение ударопрочности при температуре −20 °C.

Комплектация для установки

В набор входят основание, колпак, разметочный шаблон и бутилкаучуковый шнур. Для крепления предусмотрены четырнадцать кровельных саморезов 4,8×35 мм и один саморез 4,8×19 мм. Такой состав важно учитывать при приёмке: отсутствие любой штатной детали лучше обнаружить до начала прорезания покрытия.

Монтаж и итоговая проверка

Узел собирают по инструкции Döcke: выбирают рассчитанную точку, выполняют разметку, подготавливают отверстие, укладывают уплотнение, фиксируют основание и колпак. После работ проверяют прилегание фланца, крепёж, отсутствие перекоса и сообщение с воздушным каналом. В заводской коробке 9 изделий; её масса брутто — 8,07 кг, габариты — 324×340×990 мм. Данная карточка относится к одной штуке.
