Гидрозатвор Döcke 172×250 — элемент узла кровельной вентиляции, который защищает утеплитель от конденсата и воды там, где вентиляционная труба проходит через гидроветрозащитную мембрану. Он помогает аккуратно оформить прямоугольное отверстие в подкровельном слое и направить случайную влагу в обход теплоизоляции. Изделие работает внутри кровельной системы и не заменяет наружный проходной элемент, кровельное покрытие или герметизацию примыканий над мембраной.

Назначение гидрозатвора

При выводе вентиляционной трубы через утеплённый скат мембрану приходится разрезать. Без правильно собранного узла вода, стекающая по её поверхности, и конденсат могут попасть к теплоизоляции. Гидрозатвор формирует защищённый контур вокруг прохода размером 172×250 мм. Такая деталь особенно полезна при устройстве вентиляции частного дома, коттеджа, бани или другого малоэтажного здания, где требуется сохранить непрерывность влагозащитного слоя.

Перед покупкой важно сравнить не только обозначение товара, но и геометрию конкретной вентиляционной трубы и всей проходки. Размер 172×250 мм относится к проходному отверстию, тогда как наружные габариты изделия в сборе составляют 316×233×33 мм. Гидрозатвор нельзя подбирать только по диаметру канала или внешнему виду: совместимость должна подтверждаться монтажной схемой Döcke и размерами элементов узла.

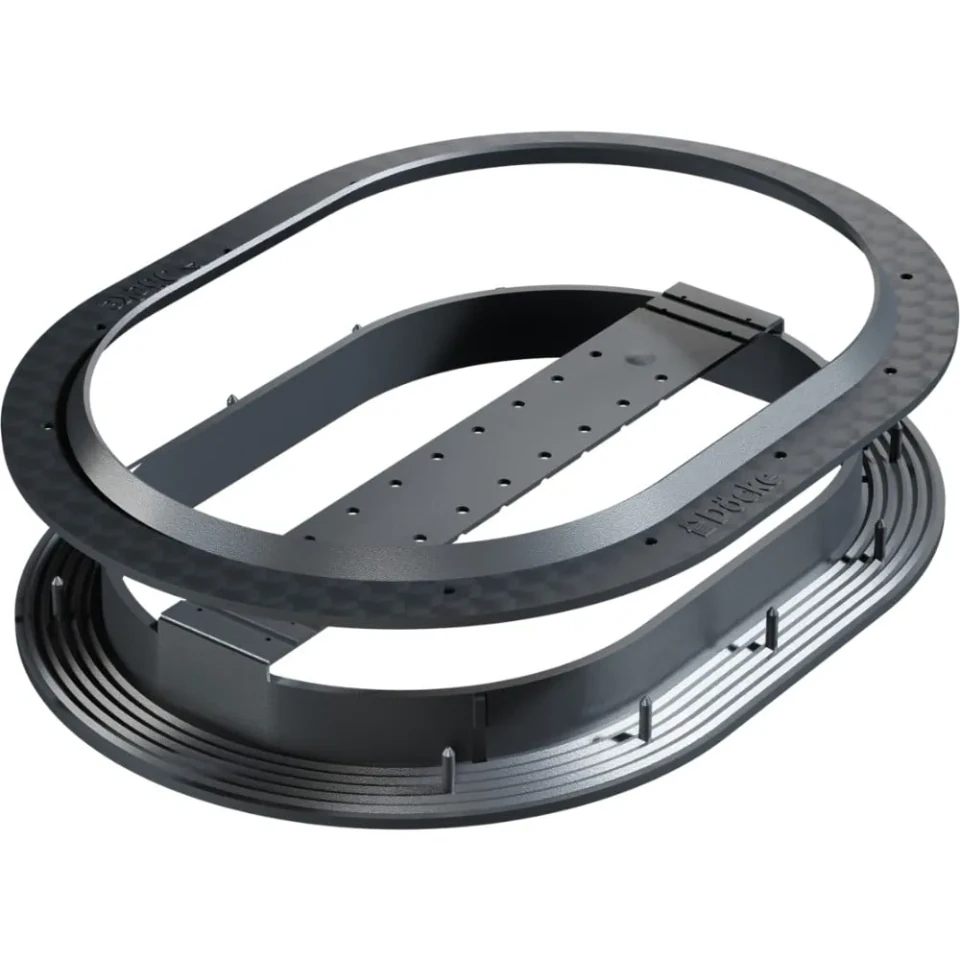

Конструкция и комплектность

Комплект состоит из верхней и нижней частей, а также инструкции по монтажу. Две части собираются вокруг подготовленного прохода через мембрану. Такая конструкция позволяет оформить контур трубы, не пытаясь герметизировать разрез случайными подручными материалами. Для правильной работы требуется установить обе части в предусмотренном положении и выполнить все операции из инструкции производителя.

• Защита теплоизоляции. Изделие предназначено для отвода воды и конденсата от края прохода.
• Точная геометрия. Проходное отверстие имеет размер 172×250 мм, а габариты сборки заранее известны.
• Разборная конструкция. Верхняя и нижняя части входят в комплект.
• Морозостойкий материал. Корпус изготовлен из полипропилена, рассчитанного на эксплуатацию в широком диапазоне температур.
• Готовая инструкция. Монтажный документ входит в заводскую комплектацию.

Подтверждённые характеристики Döcke

Официальный технический лист указывает длину 316 мм, ширину 233 мм и высоту 33 мм. Масса одного изделия — 0,185 кг. Материал сохраняет ударопрочность при −20 °C, а рабочий температурный диапазон составляет от −40 до +80 °C. На странице производителя также подтверждена стойкость к ультрафиолетовому излучению. Эти показатели относятся к самому гидрозатвору и не определяют температурный режим остальных компонентов кровельного пирога.

Артикул модели — PRAS-1099. В транспортной упаковке находится 12 изделий; её размеры составляют 400×300×245 мм, масса брутто — 2,5 кг. На поддоне размещают 54 упаковки, масса поддона брутто — 160 кг, габариты — 1200×1000×1907 мм. Пометка «12 шт. в упаковке» описывает заводскую упаковку: фактическую единицу продажи и количество в заказе необходимо проверить в карточке или у менеджера.

Как подготовиться к установке

До начала работ определяют положение вентиляционной трубы, проверяют размеры проходки и убеждаются, что выбранный гидрозатвор соответствует системе. Мембрана должна быть уложена правильной стороной и не иметь случайных разрывов вокруг монтажной зоны. Разметку выполняют по инструкции, не увеличивая отверстие «с запасом»: чрезмерный вырез усложняет формирование защищённого контура.

После сборки необходимо проверить, что верхняя и нижняя части соединены без перекоса, мембрана расположена в предназначенной зоне, а путь стока воды не перекрыт. Сам гидрозатвор не является вентиляционной трубой и не выводит воздух; он обслуживает влагозащитный слой вокруг неё. Наружная герметичность кровельного прохода обеспечивается другими совместимыми элементами системы.

Хранение и приёмка

Производитель требует хранить изделия в фирменной упаковке, в крытом вентилируемом помещении, защищённом от влаги и прямых солнечных лучей. Допустимая температура хранения — от −35 до +50 °C при относительной влажности 50–60%. При хранении дольше десяти дней используют поддоны или стеллажи, высота складирования не должна превышать 1,5 м. Расстояние до отопительных приборов должно быть не менее одного метра.

При получении проверьте артикул PRAS-1099, наличие двух частей и инструкции, отсутствие трещин, деформаций и повреждений кромок. Один корректно подобранный гидрозатвор помогает сделать узел прохода вентиляции понятным и воспроизводимым. Для расчёта заказа подготовьте количество труб и их типоразмеры — это позволит избежать как нехватки деталей, так и покупки несовместимых комплектующих.
