Врезной замок PALIDORE 9171C PC под цилиндр с защёлкой

PALIDORE 9171C PC — корпус врезного замка для двери с нажимной ручкой и цилиндровым механизмом европейского профиля. В конструкции предусмотрены подпружиненная защёлка для удержания закрытой двери и один прямоугольный ригель для запирания ключом. Блестящая хромированная лицевая планка подходит к ручкам и накладкам аналогичного серебристого оттенка.

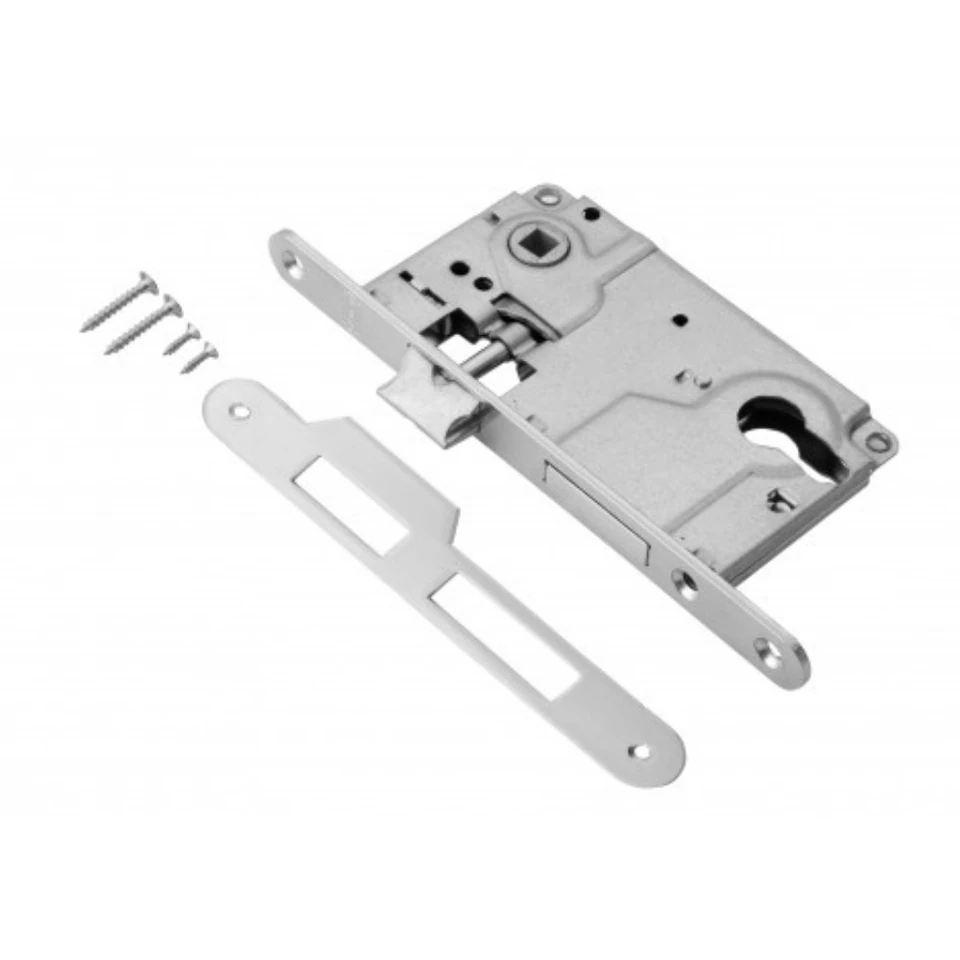

Замок поставляется без цилиндра и без дверных ручек. Это позволяет отдельно выбрать длину и тип цилиндрового механизма с учётом толщины полотна, накладок и требуемого варианта управления — ключ/ключ или ключ/вертушка. В комплект входят корпус замка, ответная планка, декоративная заглушка и крепёжная фурнитура в цвет изделия.

Как работает PALIDORE 9171C PC

Нажимная ручка соединяется с квадратным отверстием замка и при нажатии убирает язычок защёлки внутрь корпуса. Когда дверь закрывается, защёлка входит в верхний проём ответной планки и удерживает полотно без поворота ключа. Евроцилиндр управляет отдельным ригелем: при запирании он выходит из корпуса на 20 мм и входит в нижний проём ответной части.

Такое сочетание удобно для межкомнатной двери, которую требуется не только прикрывать, но и периодически запирать. Модель можно рассматривать для спальни, кабинета, подсобного или офисного помещения при условии, что её характеристики соответствуют требованиям к конкретной двери. Замок не заявлен как сейфовый или противопожарный механизм.

Основные параметры для подбора

• Межосевое расстояние 85 мм. Это расстояние между осью квадрата нажимной ручки и осью цилиндрового механизма.
• Backset 50 мм. Ось ручки и цилиндра расположена на расстоянии 50 мм от торцевой лицевой планки.
• Планка 195 × 18 мм. Эти размеры важны при подготовке паза в торце и при замене старого замка.
• Один ригель. Запирающая часть имеет прямоугольную форму и вылет 20 мм.
• Минимальная толщина полотна 35 мм. Для более толстой двери дополнительно подбирают цилиндр, квадрат и крепёж требуемой длины.

Правое и левое открывание

Защёлка модели является универсальной, поэтому корпус подходит для двери с правым или левым направлением открывания. Перед установкой язычок разворачивают в положение, соответствующее притвору и ответной планке. Скошенная часть должна взаимодействовать с ответной частью так, чтобы дверь закрывалась без необходимости нажимать ручку.

Универсальность направления не означает универсальность всех посадочных размеров. Если замок покупается на замену, измерьте межосевое расстояние, backset, высоту и ширину лицевой планки, глубину корпуса и расположение крепёжных отверстий. Совпадение только внешнего цвета или общей формы не гарантирует установку в существующий паз.

Как выбрать цилиндр и ручки

Для PALIDORE 9171C PC нужен евроцилиндр. Его общую длину и смещение сторон определяют после измерения толщины дверного полотна вместе с декоративными или защитными накладками. Цилиндр не должен чрезмерно выступать наружу. Версию ключ/вертушка выбирают, если изнутри удобно запирать дверь поворотной рукояткой; вариант ключ/ключ управляется ключом с обеих сторон.

Нажимные ручки подбирают на розетке или подходящей планке с учётом квадрата и монтажных отверстий замка. Отдельно требуются накладки под евроцилиндр. Для аккуратного комплекта желательно сочетать блестящий хром планки PC с ручками и цилиндровыми накладками близкой фактуры.

Материалы и комплектация

Корпус замка изготовлен из оцинкованной стали. Лицевая и ответная планки имеют гальваническое покрытие. Ответная часть устанавливается на дверной коробке напротив защёлки и ригеля, а декоративная заглушка оформляет подготовленную выборку. Цилиндр, ручки и дополнительные накладки в комплект не входят.

Монтаж и проверка работы

Врезку выполняют после точной разметки торца и обеих сторон полотна. Корпус должен располагаться без перекоса, а лицевая планка — заподлицо с торцом. После установки ручки проверьте свободное движение защёлки, затем установите цилиндр и убедитесь, что ригель полностью выходит и возвращается без усилия.

Ответную планку размечают по фактическому положению язычка и ригеля при закрытой двери. Неправильное смещение может вызвать трение, неполное запирание или необходимость прижимать полотно. Закажите замок PALIDORE 9171C PC, если вам нужен врезной цилиндровый корпус с защёлкой, межосевым расстоянием 85 мм и backset 50 мм в блестящем хроме.
